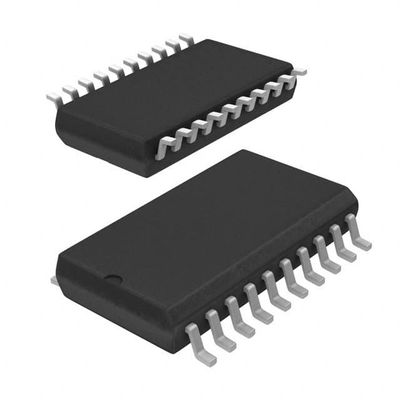

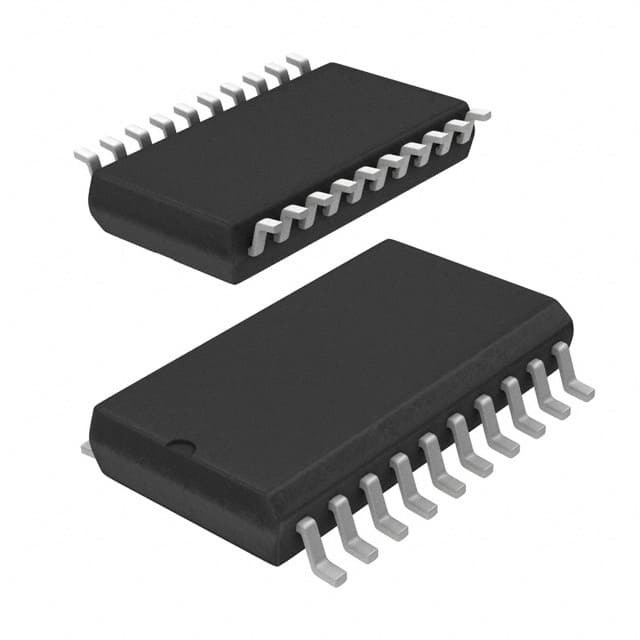

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STไมโครอิเล็กทรอนิกส์
| ชื่อแบรนด์ | STMicroelectronics |
|---|---|
| หมายเลขรุ่น | L4973D3.3-013TR |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ปรับได้ (คงที่) |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 8V |
| โลเตจ - ทางเข้า (สูงสุด) | 55V | ความดัน - ผลิต (นาที/คง) | 0.5V (3.3V) |
| ความดัน - การออก (สูงสุด) | 50V | ปัจจุบัน - ผลิต | 3.5ก |
| ความถี่ - การสลับ | 100kHz~300kHz | วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| อุณหภูมิการทํางาน | -40°C ~ 150°C (TJ) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | 20-SOIC (0.295", ความกว้าง 7.50 มม.) | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 20-SO |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| L4973D3.3-013TR | IC REG BUCK ADJ/3.3V 3.5A 20SO | |
| L4963D013TR | IC REG BUCK ADJUSTABLE 1.5A 20SO | |
| L4972AD013TR | IC REG BUCK ADJUSTABLE 2A 20SO | |
| L4972AD | IC REG BUCK ADJUSTABLE 2A 20SO | |
| MIC2177-3.3YWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177YWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| L4973D5.1-013TR | IC REG BUCK ADJ/5.1V 3.5A 20SO | |
| MIC2178-3.3YWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178YWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2177-3.3YWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177-5.0YWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178-3.3YWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178-5.0YWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178YWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2177YWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2177-5.0YWM | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178-5.0YWM | IC REG BUCK 5V 2.5A 20SOIC | |
| IRU3010CW | IC REG BUCK SYNC 20SOIC(W) | |
| IRU3012CW | IC REG BUCK SYNC 20SOIC(W) | |
| IRU3010CWTR | IC REG BUCK SYNC 20SOIC(W) | |
| IRU3012CWTR | IC REG BUCK SYNC 20SOIC(W) | |
| L4963D | IC REG BUCK ADJUSTABLE 1.5A 20SO | |
| L4973D5.1 | IC REG BUCK ADJ/5.1V 3.5A 20SO | |
| MIC2177BWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2178BWM | IC REG BUCK ADJ 2.5A 20SOIC | |
| EL7564CM | IC REG BUCK ADJUSTABLE 4A 20SO | |
| EL7564CMZ | IC REG BUCK ADJUSTABLE 4A 20SO | |
| MIC2177-3.3BWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177-3.3BWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2177-5.0BWM | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2177-5.0BWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2177BWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| MIC2178-3.3BWM | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178-3.3BWM-TR | IC REG BUCK 3.3V 2.5A 20SOIC | |
| MIC2178-5.0BWM | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178-5.0BWM-TR | IC REG BUCK 5V 2.5A 20SOIC | |
| MIC2178BWM-TR | IC REG BUCK ADJ 2.5A 20SOIC | |
| L4973D3.3 | IC REG BUCK ADJ/3.3V 3.5A 20SO | |
| EL7563CMZ | IC REG BUCK ADJUSTABLE 4A 20SO | |
| EL7564CMZ-T13 | IC REG BUCK ADJUSTABLE 4A 20SO | |
| EL7563CMZ-T13 | IC REG BUCK ADJUSTABLE 4A 20SO | |
| TLE6711GLXUMA1 | IC REG BUCK BST ADJ 20DSO |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบาย
L4973 เป็นตัวควบคุมการสลับพลังงานแบบแบบมโนลิธแบบ step down ที่ให้พลังงาน 3.5A ในแรงดันคงที่ 3.3V หรือ 5.1V และใช้แรงดันที่ปรับได้ถึง 50V ในการออกของเครื่องแยกภายนอกที่ง่ายผลิตในเทคโนโลยีผสม BCD, อุปกรณ์ใช้ทรานซิสเตอร์พลังงานภายใน D-MOS (มี RDS แบบเฉพาะอย่างยิ่ง ((on) ของ 0.15Ω) เพื่อให้ได้ประสิทธิภาพสูงมากและเวลาเปลี่ยนที่เร็วมากความถี่การสลับสูงสุด 300KHz สามารถบรรลุได้ (ต้องสังเกตการสูญเสียพลังงานสูงสุดของพัสดุ).
ลักษณะ
■ เครื่องปรับระดับ 3.5A■ ความดันการทํางานจาก 8V ถึง 55V
■ 3.3V และ 5.1V (± 1%) ผลิตคงที่และผลิตปรับได้จาก:
0.5V ถึง 50V (3.3 แบบ)
✅ 5.1V ถึง 50V (ชนิด 5.1)
■ ปรับความถี่ได้ถึง 300kHz
■ โลตติจ์ฟู้ดฟอร์ม
■ การทํางานของกระแสไฟฟ้าที่ใช้ภาระ 0 (นาที 1mA)
■ การจํากัดกระแสไฟฟ้าภายใน (กระแสต่อกระแส และ HICCUP mode)
■ ความดันเบอร์แรฟเรนซ์ 5.1V (1.5%) ที่มีอยู่ภายนอก
■ ฟังก์ชันการร่วมกัน input/output
■ ป้องกันการบริโภคกระแสไฟฟ้า 0 (ม.อ. โดยทั่วไปที่ VCC = 24V)
■ การป้องกันการตัดสายตอบสนอง
■ การปิดอุณหภูมิ
■ การออกกําลังเหนือการป้องกันความดัน
■ ปฏิบัติการเริ่มต้นอ่อน
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | STMicroelectronics เครื่องอิเล็กทรอนิกส์ |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | L4973 |
| ประเภท | ปั๊มชาร์จ |
| การบรรจุ | แผ่นตัดเทป (CT) แปลง |
| หน่วยน้ําหนัก | 0.009408 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 20-SOIC (0.295", ความกว้าง 7.50 มม.) |
| อุณหภูมิการทํางาน | -40 °C ~ 150 °C (TJ) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | ปรับ (คง) |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | 20-SO |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 100kHz ~ 300kHz |
| ปัจจุบัน-ออก | 3.5A |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 0.5V (3.3V) |
| ความดันออกสูงสุด | 50V |
| เครื่องปรับสติม | ไม่ |
| ความดันเข้า-นาที | 8V |
| ความดันเข้าสูงสุด | 55V |
| ความดันออก | 5.1 V |
| ความดันทางเข้า-MAX | 55 วอลต์ |
| ปัจจุบัน | 3.5 A |
| อัตราการเปลี่ยนความถี่ | 90 kHz ถึง 110 kHz |
| กล่องกล่อง | SO-20 |
องค์ประกอบที่เข้ากันได้
รูปแบบ แพคเกจ ส่วนประกอบที่เข้ากันได้
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| L4972AD วงจรพลังงาน |
2 เครื่องปรับเปลี่ยน | STMicroelectronics เครื่องอิเล็กทรอนิกส์ | L4973D3.3-013TR vs L4972AD |
| L4973D33 วงจรพลังงาน |
3.5 เครื่องควบคุมการสลับ | STMicroelectronics เครื่องอิเล็กทรอนิกส์ | L4973D3.3-013TR กับ L4973D33 |
| IRU3011CWPBF วงจรพลังงาน |
เครื่องควบคุมสวิตชิ่ง ความถี่สวิตชิ่ง 250kHz PDSO20, PLASTIC SOIC-20 | Infineon Technologies AG | L4973D3.3-013TR vs IRU3011CWPBF |
| LM2636M วงจรพลังงาน |
เครื่องควบคุมสวิตชิ่ง 2000kHz สวิตชิ่งฟรีคิว-แม็กซ์ PDSO20, PLASTIC SO-20 | บริษัท โรเชสเตอร์ อิเล็กทรอนิกส์ จํากัด | L4973D3.3-013TR vs LM2636M |
| HIP6004ACB วงจรพลังงาน |
เครื่องควบคุมเปลี่ยน | บริษัท เรเนซัส อิเล็กทรอนิกส์ | L4973D3.3-013TR VS HIP6004ACB |
| LM2636M/NOPB วงจรพลังงาน |
เครื่องควบคุมสวิตชิ่ง 2000kHz สวิตชิ่งฟรีคิว-แม็กซ์ PDSO20, PLASTIC SO-20 | บริษัท โรเชสเตอร์ อิเล็กทรอนิกส์ จํากัด | L4973D3.3-013TR vs LM2636M/NOPB |
| L4973D51 วงจรพลังงาน |
3.5 เครื่องควบคุมการสลับ | STMicroelectronics เครื่องอิเล็กทรอนิกส์ | L4973D3.3-013TR กับ L4973D51 |
| IRU3011CW วงจรพลังงาน |
เครื่องควบคุมสวิตชิ่ง 250kHz สวิตชิ่งฟรีคแม็กซ์ PDSO20, PLASTIC, SOIC-20 | Infineon Technologies AG | L4973D3.3-013TR VS IRU3011CW |
| L4973D5.1-013TR วงจรพลังงาน |
3.5 เครื่องควบคุมการสลับ | STMicroelectronics เครื่องอิเล็กทรอนิกส์ | L4973D3.3-013TR VS L4973D5.1-013TR |
| L4972AD013TR วงจรพลังงาน |
2 เครื่องปรับเปลี่ยน | STMicroelectronics เครื่องอิเล็กทรอนิกส์ | L4973D3.3-013TR VS L4972AD013TR |
คําอธิบาย
Buck Switching Regulator IC ปรับประสิทธิภาพ (คง) 0.5V (3.3V) 1 การออก 3.5A 20-SOIC (0.295", ความกว้าง 7.50 มม)
Conv DC-DC 8V ถึง 55V Step Down Single-Out 0.5V ถึง 50V 3.5A 20-Pin SO T/R
เครื่องควบคุมความแรงดัน - เครื่องควบคุมการสลับ 3.3V 3.5A Step-Down
