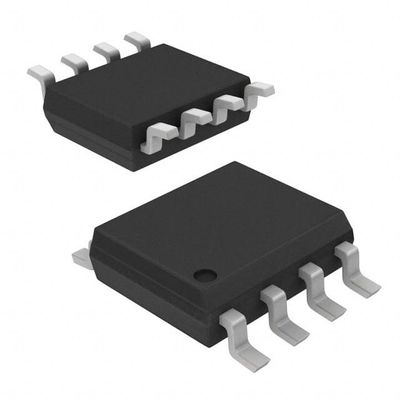

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP ไดโอเดส จํากัด
| ชื่อแบรนด์ | Diodes Incorporated |
|---|---|
| หมายเลขรุ่น | AP1509-50SG-13 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ที่ตายตัว |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 4.5V |
| โลเตจ - ทางเข้า (สูงสุด) | 22V | ความดัน - ผลิต (นาที/คง) | 5V |
| ความดัน - การออก (สูงสุด) | - | ปัจจุบัน - ผลิต | 2A |
| ความถี่ - การสลับ | 150kHz | วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| อุณหภูมิการทํางาน | -20°C ~ 85°C (TA) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | 8-SOIC (0.154", ความกว้าง 3.90 มม.) | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 8-สบพ |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| AP1509-50SG-13 | IC REG BUCK 5V 2A 8SOP | |
| AP1509-33SG-13 | IC REG BUCK 3.3V 2A 8SOP | |
| AP1513SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1513SG-U | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1539SDPG-13 | IC REG BUCK ADJUSTABLE 4A 8SOP | |
| AP1534SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1510SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1605SL-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1509-SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1520SL-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1520SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1509-12SG-13 | IC REG BUCK 12V 2A 8SOP | |
| AP1513SL-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1515-33SL-13 | IC REG BUCK 3.3V 1.5A 8SOP | |
| AP1515-SL-13 | IC REG BUCK ADJUSTABLE 1.5A 8SOP | |
| AP1609SG-13 | IC REG BOOST ADJ 2.4A 8SOP | |
| AP34063S8L-13 | IC MULTI CONFIG ADJ 1.6A 8SOIC | |
| AP1510SL-U | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1533SG-13 | IC REG BUCK ADJUSTABLE 1.8A 8SOP | |
| AP1509-12SL-13 | IC REG BUCK 12V 2A 8SOP | |
| AP1509-33SL-13 | IC REG BUCK 3.3V 2A 8SOP | |
| AP1509-50SL-13 | IC REG BUCK 5V 2A 8SOP | |
| AP1509-SL-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1530SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1538SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1635SG-13 | IC REG BUCK ADJUSTABLE 1.2A 8SOP | |
| AP5001SG-13 | IC REG BUCK ADJUSTABLE 1.5A 8SOP | |
| AP5004SG-13 | IC REG BUCK ADJUSTABLE 2.5A 8SOP | |
| AP34063S8G-13 | IC REG BUCK BST ADJ 1.6A 8SOP | |
| AP5002SG-13 | IC REG BUCK ADJUSTABLE 2A 8SOP | |
| AP1530SL-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1605SG-13 | IC REG BUCK ADJUSTABLE 3A 8SOP | |
| AP1635SL-13 | IC REG BUCK ADJUSTABLE 1.2A 8SOP | |
| AP1609SL-13 | IC REG BOOST ADJ 2.4A 8SOP | |
| AP1635SA | IC REG BUCK ADJUSTABLE 1.2A 8SOP | |
| AP3005MTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP1510SL-13 | IC REG BUCK ADJUSTABLE 3A 8SOP |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบาย
ซีรี่ย์ AP1509 เป็น IC มโนลิติกที่ออกแบบมาสําหรับเครื่องแปลง DC / DC ขั้นต่ํา และมีความสามารถในการขับขี่ภาระ 2A โดยไม่ต้องใช้ทรานซิสเตอร์เพิ่มเติม. มันประหยัดพื้นที่พาน.ฟังก์ชันการปิดภายนอกสามารถควบคุมโดยระดับตรรกะและจากนั้นเข้ามาในโหมดรอการชดเชยภายในทําให้การควบคุมการตอบสนองที่มีสายที่ดีและการควบคุมภาระโดยไม่ต้องออกแบบภายนอกการปิดอุณหภูมิคือการป้องกันการทํางานในอุณหภูมิเกินความเสียหาย, และความถี่ของกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสซีรี่ย์ AP1509 ทํางานที่ความถี่การสลับ 150KHz ดังนั้นอนุญาตส่วนประกอบกรองขนาดเล็กกว่าสิ่งที่ต้องการกับความถี่การสลับต่ํากว่าคุณสมบัติอื่น ๆ ประกอบด้วยความอนุญาตที่รับประกัน + 4% สําหรับความดันออกภายใต้สภาพความดันเข้าและภาระภาระออกที่กําหนดไว้ และ + 15% สําหรับความถี่ของออสซิลเลเตอร์เวอร์ชั่นผลิตรวมคง 3.3V, 5V, 12V, และชนิดปรับได้ ชิปมีในแพคเกจมาตรฐาน 8 สาย SOP-8
ลักษณะ
• กระแสไฟฟ้าออก 3.3V, 5V, 12V และรุ่นออกปรับ• ระยะความดันออกแบบปรับได้ 1.23V ถึง 18V + 4%
• 150KHz + 15% ความถี่ที่คง
• โหมดแรงดัน การควบคุม PWM ที่ไม่สมอง
• ป้องกันการปิดความร้อนและการป้องกันความเร็ว
• ติด / ปิด การควบคุมการปิด
• ความดันการทํางานสามารถสูงถึง 22V
•กระแสแรงผลิต: 2A
• แพ็คเกจ SOP-8L
• โหมดรอคอยพลังงานต่ํา
• ทรานซิสเตอร์สลับในชิป
• SOP-8L: มีใน ผสมพัดสีเขียว (หมายเลข Br, Sb)
• ปรับปรุงปลายที่ไม่มีหมู / สอดคล้องกับ RoHS (หมายเหตุ 1)
การใช้งาน
• เครื่องปรับระดับการทํางานที่ประหยัด• เครื่องควบคุมการสลับบนบัตร
• ตัวแปลงบวกเป็นลบ
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | ไดโอเดสอินคอร์เปอร์ |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | AP1509 |
| ประเภท | ปั๊มชาร์จ |
| การบรรจุ | การบรรจุอื่น ๆ |
| หน่วยน้ําหนัก | 0.030018 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| ระยะอุณหภูมิการทํางาน | - 20 C ถึง + 85 C |
| กล่องกล่อง | 8-SOIC (0.154", ความกว้าง 3.90 มม.) |
| อุณหภูมิการทํางาน | -20°C ~ 85°C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | ปรับ |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | 8-SOP |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 150kHz |
| ปัจจุบัน-ออก | 2A |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 5V |
| ความดันออกสูงสุด | - |
| เครื่องปรับสติม | ไม่ |
| ความดันเข้า-นาที | 4.5V |
| ความดันเข้าสูงสุด | 22V |
| การปิด | การปิด |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 20 ซี |
| ความดันออก | 5 V |
| ปัจจุบันการทํางาน | 5 mA |
| ความดันทางเข้า | 22 วอลต์ |
| ความดันทางเข้า-MAX | 22 วอลต์ |
| ปัจจุบัน | 2 A |
| อัตราการเปลี่ยนความถี่ | 150 kHz |
| ความดันทางเข้า-MIN | 4.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 4.5 วอลต์ |
| กล่องกล่อง | SOP-8 |
คําอธิบาย
Buck Switching Regulator IC โบสิตคงที่ 5V 1 Output 2A 8-SOIC (0.154", ความกว้าง 3.90 มม)
Conv DC-DC 4.5V ถึง 22V Step Down Single-Out 5V 2A 8-Pin SOP T/R
เครื่องปรับระดับความแรง - เครื่องปรับระดับการสลับ SW REG CNV BUCK ASYN 150K 1.4 22V 5.0V
