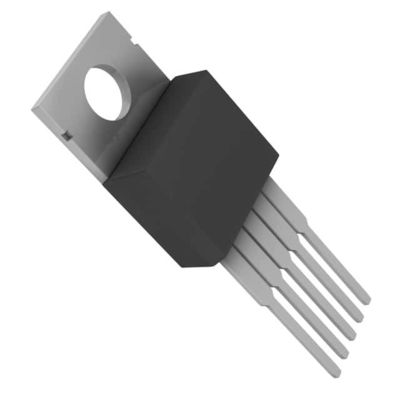

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 ไดโอเดสรวม
| ชื่อแบรนด์ | Diodes Incorporated |
|---|---|
| หมายเลขรุ่น | AP1501-T5G-U |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ปรับ |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 4.5V |
| โลเตจ - ทางเข้า (สูงสุด) | 40V | ความดัน - ผลิต (นาที/คง) | 1.23V |
| ความดัน - การออก (สูงสุด) | 37V | ปัจจุบัน - ผลิต | 3A |
| ความถี่ - การสลับ | 150kHz | วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| อุณหภูมิการทํางาน | -20°C ~ 85°C (TA) | ประเภทการติดตั้ง | ผ่านหลุม |
| กล่อง / กระเป๋า | TO-220-5 | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | TO-220-5 |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| AP1501-T5G-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1506-50T5RL-U | IC REG BUCK 5V 3A TO220-5R | |
| AP1506-33T5L-U | IC REG BUCK 3.3V 3A TO220-5 | |
| AP1501A-50T5L-U | IC REG BUCK 5V 5A TO220-5 | |
| AP1501A-T5L-U | IC REG BUCK ADJ 5A TO220-5 | |
| AP1512A-T5L-U | IC REG BUCK ADJ 3A TO220-5 | |
| AP1501-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1501A-T5RG-U | IC REG BUCK 3A TO220-5R | |
| AP1501-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-12T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-33T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-50T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5G-U | IC REG BUCK 3A TO220-5 | |
| AP1506-T5RG-U | IC REG BUCK 3A TO220-5 | |
| AP3003T-12E1 | IC REG BUCK TO220-5 | |
| AP3003T-3.3E1 | IC REG BUCK TO220-5 | |
| AP3003T-5.0E1 | IC REG BUCK TO220-5 | |
| AP3003T-ADJE1 | IC REG BUCK TO220-5 | |
| AP1501-12T5L-U | IC REG BUCK 12V 3A TO220-5L | |
| AP1501-33T5L-U | IC CONV DC-DC 3A 3.3V TO220-5L | |
| AP1501A-33T5L-U | IC CONV DC-DC 5A 3.3V TO220-5L | |
| AP1501A-12T5G-U | IC REG DC-DC BUCK TO220-5 |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
AP1501 เป็นเครื่องแปลง DC/DC ขั้นต่ําที่บูรณาการอย่างเต็มที่ มีความสามารถในการขับเคลื่อนภาระ 3A โดยไม่จําเป็นต้องมีองค์ประกอบขับเคลื่อนเพิ่มเติมAP1501 ทํางานในความถี่การสลับ 150KHZ ทําให้สามารถใช้ส่วนประกอบกรองขนาดเล็กผลลัพธ์คือพื้นที่ในบอร์ดลดลง และค่าใช้จ่าย BOM ลดลง
ลักษณะ
• กระแสไฟฟ้าออก 3.3V, 5V, 12V และรุ่นออกปรับ• ระยะความแรงออกแบบปรับได้ 1.23V ถึง 37V + 4%
• 150KHZ + 15% ความถี่การสลับคง
• การควบคุม PWM แบบไม่สมองแบบแรงดัน
• ป้องกันการปิดอุณหภูมิและปริมาณไฟฟ้า
• input การควบคุมการปิด ON/OFF
• ความกระชับกําลังทํางานสามารถสูงถึง 40V
•กระแสแรงฝากออก: 3A
• โหมดรอคอยพลังงานต่ํา
• ทรานซิสเตอร์สวิตช์ในชิป
• แพ็คเกจไร้หมู: TO263-5L และ TO220-5L ((R)
• TO263-5L และ TO220-5L ((R): มีใน ผสมพัดสีเขียว (หมายเลข Br, Sb)
• ปรับปรุงปลายที่ไม่มีหมู/สอดคล้องกับ RoHS (หมายเหตุ 1)
การใช้งาน
• ระบบกํากับการลดระดับประสิทธิภาพสูง• เครื่องควบคุมการสลับบนบัตร
• ตัวแปลงบวกเป็นลบ
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | ไดโอเดสอินคอร์เปอร์ |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | AP1501T |
| ประเภท | เครื่องแปลงความแรงกด |
| การบรรจุ | ท่อ |
| หน่วยน้ําหนัก | 0.105822 oz |
| สไตล์การติดตั้ง | ผ่านหลุม |
| ระยะอุณหภูมิการทํางาน | - 20 C ถึง + 85 C |
| กล่องกล่อง | TO-220-5 |
| อุณหภูมิการทํางาน | -20°C ~ 85°C (TA) |
| ประเภทการติดตั้ง | ผ่านหลุม |
| ประเภทผลิต | ปรับได้ |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | TO-220-5 |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 150kHz |
| ปัจจุบัน-ออก | 3A |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 1.23V |
| ความดันออกสูงสุด | 37V |
| เครื่องปรับสติม | ไม่ |
| ความดันเข้า-นาที | 4.5V |
| ความดันเข้าสูงสุด | 40V |
| การปิด | การปิด |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 20 ซี |
| ความดันออก | 1.23 V ถึง 37 V |
| ปัจจุบันการทํางาน | 5 mA |
| ความดันทางเข้า | 4.5V ถึง 40V |
| ความดันทางเข้า-MAX | 40 V |
| ปัจจุบัน | 3 A |
| อัตราการเปลี่ยนความถี่ | 150 kHz |
| ความดันทางเข้า-MIN | 4.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 4.5 วอลต์ |
| กล่องกล่อง | TO-220-5 |
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| AP1501-T5L-U วงจรพลังงาน |
เครื่องปรับสวิทช์ โหมดความแรงกดดัน 6.5A 173kHz ปรับความถี่สูงสุด, BIPolar, ROHS COMPLINT, TO-220, 5 PIN | ไดโอเดสอินคอร์เปอร์ | AP1501-T5G-U vs AP1501-T5L-U |
| AP1501-T5 วงจรพลังงาน |
6.5A สวิตชิ่งเรกูเลเตอร์ 173kHz สวิตชิ่งเฟรคแม็กซ์ PSFM5 TO-220 5 PIN | ไดโอเดสอินคอร์เปอร์ | AP1501-T5G-U vs AP1501-T5 |
| AP1501-T5L วงจรพลังงาน |
IC,SMPS CONTROLLER,VOLTAGE-MODE,BIPOLAR,SIP,5PIN,PLASTIC การใช้งานของเครื่องจักรไฟฟ้า | ไดโอเดสอินคอร์เปอร์ | AP1501-T5G-U vs AP1501-T5L |
คําอธิบาย
อุปกรณ์ปรับเปลี่ยนอัตราต่อรองอัตราต่อรอง 1.23V 1 Output 3A TO-220-5
Conv DC-DC 4.5V ถึง 40V Step Down Single-Out 1.23V ถึง 37V 3A 5-Pin ((5+Tab) TO-220 Tube
เครื่องควบคุมความแรงดัน - เครื่องควบคุมการสลับ DCDC Conv HV Buck 150kHz 3A โหลด 40V
