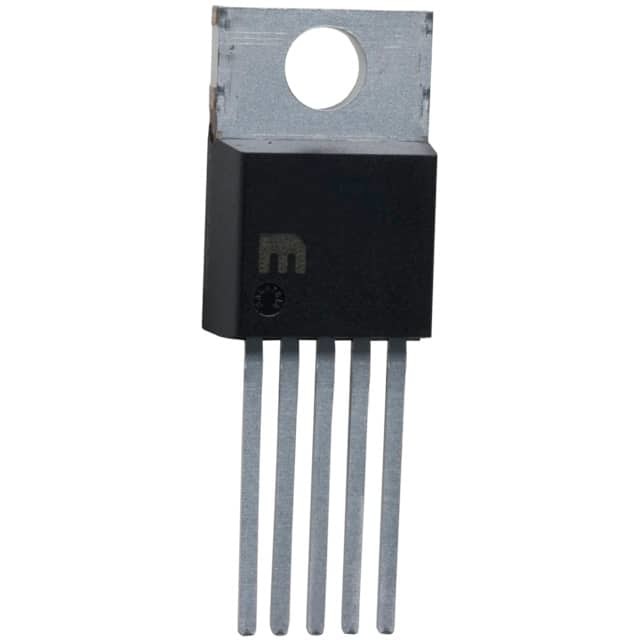

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 เทคโนโลยีไมโครชิป
| ชื่อแบรนด์ | Microchip Technology |
|---|---|
| หมายเลขรุ่น | LM2576-5.0WT |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ที่ตายตัว |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 4V |
| โลเตจ - ทางเข้า (สูงสุด) | 40V | ความดัน - ผลิต (นาที/คง) | 5V |
| ความดัน - การออก (สูงสุด) | - | ปัจจุบัน - ผลิต | 3A |
| ความถี่ - การสลับ | 52kHz | วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| อุณหภูมิการทํางาน | -40°C ~ 125°C (TJ) | ประเภทการติดตั้ง | ผ่านหลุม |
| กล่อง / กระเป๋า | TO-220-5 | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | TO-220-5 |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
วงจรบูรณาการแบบมโนลิต LM2576 จําหน่ายฟังก์ชันที่ใช้ได้ทั้งหมดสําหรับตัวควบคุมการสลับแบบ step-down (buck) มีให้เลือกในรุ่นที่ติดตั้งด้วยแรงออกคงที่ 3.3V, 5V หรือ 12Vเวอร์ชั่นที่ปรับได้ มีช่วงความแรงออกจาก 1.23V ถึง 37V ทั้งสองรุ่นสามารถขับเคลื่อนภาระ 3A ด้วยการควบคุมสายและภาระที่ดีเยี่ยม
ลักษณะ
• 3.3V, 5V, 12V และรุ่นปรับออก• ความตึงเครียดเหนือสถานการณ์สายและภาระที่กําหนด
รุ่นคงที่: ± 3% สูงสุด ความดันออก
รุ่นปรับ: ± 2% สูงสุด ความดันการตอบกลับ
• การันตีกระแสไฟออก 3A
• ระยะความแรงกดไฟเข้าที่กว้าง: 4V ถึง 40V
• ระยะความกระชับกําลังออกที่กว้าง 1.23V ถึง 37V
• จําเป็นเพียง 4 องค์ประกอบภายนอก
• ออสไซเลเตอร์ภายในความถี่คงที่ 52kHz
• ระบบรอพลังงานต่ํา IQ ปกติ < 200μA
• ประสิทธิภาพ 80% (แบบปรับปรับมัก > 80%)
• ใช้ อุปกรณ์ ส่ง สินค้า ที่ มี อยู่ เสมอ
• การปิดความร้อนและการป้องกันขั้นต่ําของกระแส
• การเผาไหม้ในอุณหภูมิ 100%
การใช้งาน
• เครื่องควบคุมการลดระดับ (buck) ที่มีประสิทธิภาพสูง• ระบบกํากับก่อนที่มีประสิทธิภาพสําหรับ ระบบกํากับแบบเส้นตรง
• เครื่องควบคุมการสลับบนบัตร
• เปลี่ยนเป็นบวกเป็นลบ (เปลี่ยน Buck-Boost)
• เครื่องปรับเปลี่ยน Flyback ที่แยกตัว โดยใช้จํานวนส่วนลดของส่วนภายนอก
• เครื่องแปลงแรงผลักดันลบ
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | เทคโนโลยีไมโครชิป |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | LM2576 |
| ประเภท | เครื่องควบคุมกระบอก |
| การบรรจุ | ท่อ |
| หน่วยน้ําหนัก | 0.105822 oz |
| สไตล์การติดตั้ง | ผ่านหลุม |
| กล่องกล่อง | TO-220-5 |
| อุณหภูมิการทํางาน | -40 °C ~ 125 °C (TJ) |
| ประเภทการติดตั้ง | ผ่านหลุม |
| ประเภทผลิต | ปรับ |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | TO-220-5 |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 52kHz |
| ปัจจุบัน-ออก | 3A |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 5V |
| ความดันออกสูงสุด | - |
| เครื่องปรับสติม | ไม่ |
| ความดันเข้า-นาที | 4V |
| ความดันเข้าสูงสุด | 40V |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันออก | 1.23 V ถึง 37 V |
| ความดันทางเข้า-MAX | 40 V |
| ปัจจุบัน | 3 A |
| อัตราการเปลี่ยนความถี่ | 52 kHz |
| ความดันทางเข้า-MIN | 4 V |
| กล่องกล่อง | TO-220-5 |
องค์ประกอบที่เข้ากันได้
รูปแบบ แพคเกจ ส่วนประกอบที่เข้ากันได้
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| LM2596T-50 วงจรพลังงาน |
IC 7.5 เครื่องควบคุมสวิตชิ่ง 173 kHz SWITCHING FREQ-MAX, PZFM5, BENT STAGGERED, TO-220, 5 PIN เครื่องควบคุมสวิตชิ่งหรือเครื่องควบคุม | บริษัทครึ่งขนส่งแห่งชาติ | LM2576-5.0WT VS LM2596T-50 |
| LM2576T-50 วงจรพลังงาน |
เครื่องปรับสวิทช์ โหมดความแรงดัน 7.5A 62kHz ปรับความถี่สูงสุด BIPolar PSFM5 STRAIGHT TO 220 5 PIN | บริษัท Semtech | LM2576-5.0WT VS LM2576T-50 |
| LM2576HVT-50 วงจรพลังงาน |
เครื่องควบคุมการสลับ 7.5A PSFM5 TO-220 5 PIN | บริษัท เทคโนโลยี TAEJIN จํากัด | LM2576-5.0WT VS LM2576HVT-50 |
| LM2576TV-5G วงจรพลังงาน |
กําหนดการ Buck, การสลับ, 3.0 A, 15 V 3.0 A, 5.0 V, 52 kHz, TO-220 5 LEAD OFFSET, 50-TUBE | ON เซมคอนดักเตอร์ | LM2576-5.0WT VS LM2576TV-5G |
| LM2576T-005G วงจรพลังงาน |
กําหนดการ Buck, Switching, 3.0 A, 15 V 3.0 A, 5.0 V, 52 kHz, TO-220 5 LEAD, 50-TUBE | ON เซมคอนดักเตอร์ | LM2576-5.0WT VS LM2576T-005G |
| LM2576T-5 วงจรพลังงาน |
IC 7.5 เครื่องควบคุมสวิตชิ่ง 63 kHz SWITCHING FREQ-MAX, PSFM5, TO-220, 5 PIN เครื่องควบคุมสวิตชิ่ง | ON เซมคอนดักเตอร์ | LM2576-5.0WT VS LM2576T-5 |
| MIC4576-5.0WT วงจรพลังงาน |
8.5A ตําแหน่งควบคุมการสลับ 220kHz FREQ-MAX | บริษัท มิโครชิป เทคโนโลยี | LM2576-5.0WT VS MIC4576-5.0WT |
| LM2576-5.0WT วงจรพลังงาน |
7.5A ระบบควบคุมการสลับ ความถี่การสลับ 63kHz PSFM5 | บริษัท มิโครชิป เทคโนโลยี | LM2576-5.0WT vs LM2576-5.0WT |
| LM2576T-5.0/NOPB วงจรพลังงาน |
SIMPLE SWITCHERR 40V, 3A นับส่วนประกอบต่ํา กําหนดการลดขั้นตอน 5-TO-220 -40 ถึง 125 | เครื่องมือเท็กซัส | LM2576-5.0WT VS LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB วงจรพลังงาน |
IC 7.5 ระบบควบคุมสวิตชิ่ง 63 kHz SWITCHING FREQ-MAX, PSFM5, LEAD FREE, TO-220, 5 PIN ระบบควบคุมสวิตชิ่งหรือตัวควบคุม | บริษัทครึ่งขนส่งแห่งชาติ | LM2576-5.0WT VS LM2576HVT-5.0/NOPB |
คําอธิบาย
Buck Switching Regulator IC ติดตั้ง 5V 1 ออก 3A TO-220-5
Conv DC-DC 4V ถึง 40V Step Down Single-Out 5V 3A 5-Pin ((5+Tab) TO-220 Tube
เครื่องควบคุมความแรงกด - เครื่องควบคุมการสลับ 3A เครื่องควบคุม SMPS ขั้นต่ํา
