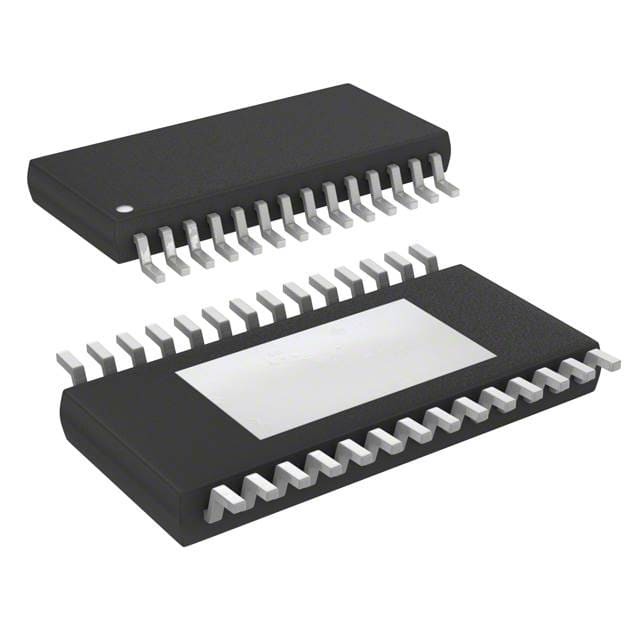

MAX1945REUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP Analog Devices Inc./Maxim Integrated สาธารณรัฐ
| ชื่อแบรนด์ | Analog Devices Inc./Maxim Integrated |
|---|---|
| หมายเลขรุ่น | MAX1945REUI+ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ปรับได้ (ตั้งโปรแกรมได้) |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 2.6v |
| โลเตจ - ทางเข้า (สูงสุด) | 5.5V | ความดัน - ผลิต (นาที/คง) | 0.8V (1.8V, 2.5V) |
| ความดัน - การออก (สูงสุด) | 4.68V | ปัจจุบัน - ผลิต | 6A |
| ความถี่ - การสลับ | 400กิโลเฮิร์ตซ์ ~ 1.2เมกะเฮิร์ตซ์ | วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | แพ้ดสัมผัส 28-TSSOP (0.173", 4.40 มม.) | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 28-TSSOP-EP |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| MAX1945REUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| NCP1592PAR2G | IC REG BUCK ADJ 6A 28TSSOP | |
| EL7566DREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1709EUI+ | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1709EUI+T | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1945REUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7554IREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566DRE | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IRE-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566AIREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1945SEUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| MAX1945SEUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7563CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
เครื่องควบคุมการปรับเปลี่ยนความกว้างของกระแทก (PWM) ประสิทธิภาพสูง MAX1945R/MAX1945S ส่งกระแสไฟออกสูงถึง 6A เครื่องทํางานจากช่วงปรับไฟเข้า 2.6V ถึง 5V5V และให้ความกระหน่ําออกที่เลือกได้ 1.8V, 2.5V, และความดันออกปรับได้จาก 0.8V ถึง 85% ของความดันไฟฟ้า
ลักษณะ
* 6A PWM ปรับระดับลงด้วยประสิทธิภาพ 95%* 1MHz/500kHz การสลับสําหรับองค์ประกอบภายนอกขนาดเล็ก
* 0.76in2 ครบถ้วน 6A ระบบควบคุม Footprint
* ส่วนประกอบภายนอก ความสูง <3 มม
* ± 1% ความแม่นยําผลิตเหนือภาระ, เส้น, และอุณหภูมิ
*ทํางานจาก 2.6V ถึง 5.5V
*ทํางานจาก 2.5V Input กับ VCC ที่ 3.3V/5V
* วอลเตจการออกที่ตั้งไว้ล่วงหน้า 1.8V หรือ 2.5V
* Output ปรับได้จาก 0.8V ถึง 85% ของ Input
* ช่วงความดัน: ± 4% (MAX1945R) หรือ ± 9% (MAX1945S)
* ทําสynchronize กับนาฬิกาภายนอก
* SYNCOUT ให้ผลิตนาฬิกา 180 องศา
* การออกแบบตัวประกอบเชื้อเพลิงเซรามิกหรือเอเลคโทรลิต
การใช้งาน
พลังงานไฟฟ้ากระจายขนาดสูงความดันต่ําความดันแกนของ ASIC, CPU และ DSP
แหล่งไฟฟ้า RAM
สถานีฐาน, โทรคมนาคม และอุปกรณ์เครือข่าย
พลังงานไฟฟ้าเซอร์เวอร์และน็อตบุ๊ค
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | แม็กซิมอินเทกรีท |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | MAX1945R |
| ประเภท | เครื่องแปลงความแรงกด |
| การบรรจุ | กล่องบรรจุอื่น ๆ |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 28-TSSOP (0.173", ความกว้าง 4.40 มม) แพดเปิด |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | ปรับ (โปรแกรม) |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | 28-TSSOP-EP |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 400kHz ~ 1.2MHz |
| ปัจจุบัน-ออก | 6A |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 0.8V (1.8V, 2.5V) |
| ความดันออกสูงสุด | 4.68V |
| เครื่องปรับสติม | ไม่ |
| ความดันเข้า-นาที | 2.6V |
| ความดันเข้าสูงสุด | 5.5V |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันออก | 1.8V ถึง 2.5V |
| ความดันทางเข้า-MAX | 5.5 วอลต์ |
| ปัจจุบัน | 6 A |
| อัตราการเปลี่ยนความถี่ | 1 MHz |
| ความดันทางเข้า-MIN | 2.6 V |
| ส่วน#-ชื่อเล่น | MAX1945R |
| กล่องกล่อง | TSSOP-EP-28 |
องค์ประกอบที่เข้ากันได้
รูปแบบ แพคเกจ ส่วนประกอบที่เข้ากันได้
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| MAX1945REUI-T วงจรพลังงาน |
เครื่องควบคุมการสลับ ระบบกระแสปัจจุบัน, 9A, 1200kHz Switching Freq-Max, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 | สินค้าบูรณาการ Maxim | MAX1945REUI+ VS MAX1945REUI-T |
| MAX1945REUI วงจรพลังงาน |
เครื่องควบคุมการสลับ ระบบกระแสปัจจุบัน, 9A, 1200kHz Switching Freq-Max, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 | สินค้าบูรณาการ Maxim | MAX1945REUI+ VS MAX1945REUI |
| MAX1945REUI+T วงจรพลังงาน |
เครื่องควบคุมการสลับ ระบบกระแสปัจจุบัน, 9A, 1200kHz การสลับความถี่สูงสุด, BICMOS, PDSO28, 4.40 MM, EXPOSED PAD, TSSOP-28 | สินค้าบูรณาการ Maxim | MAX1945REUI+ VS MAX1945REUI+T |
คําอธิบาย
Buck Switching Regulator IC ปรับประสิทธิภาพ (สามารถเขียนโปรแกรมได้) 0.8V (1.8V, 2.5V) 1 Output 6A 28-TSSOP (0.173", ความกว้าง 4.40 มม.)
เครื่องควบคุมความกระชับ - เครื่องควบคุมการสลับ 1MHz 1% 6A PWM ขั้นต่ํา
