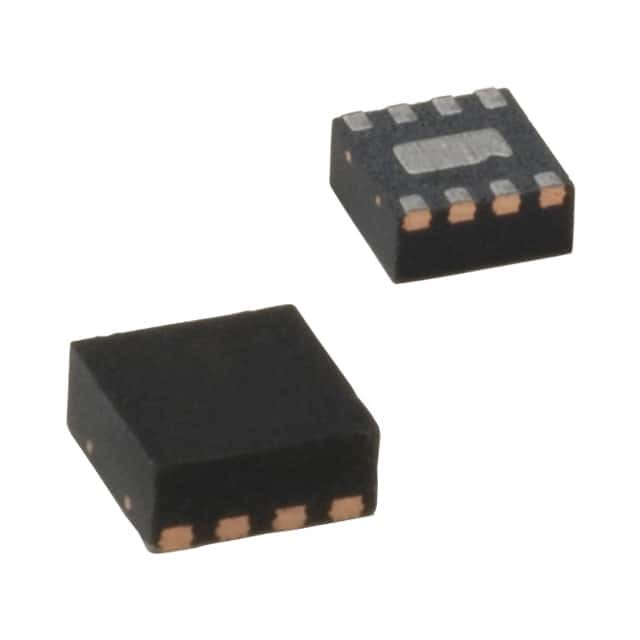

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF เทคโนโลยีไมโครชิป

คําอธิบายทั่วไป

MIC2288 เป็นเครื่องปรับเปลี่ยนการปรับเปลี่ยน PWM 1.2MHz, DC / DC ที่มีใน Thin SOT-23 และ 2mm × 2mm MLF TM ตัวเลือกแพคเกจระดับต่ําความหนาแน่นของพลังงานสูงถูกบรรลุด้วยสวิตช์ภายใน 34V / 1A ของ MIC2288, ทําให้มันสามารถขับเคลื่อนภาระขนาดใหญ่ในปริมาณขนาดเล็ก.
MIC2288 ใช้ระบบควบคุมโหมดปัจจุบันความถี่คงที่ 1.2MHz PWM ด้วยการชําระค่าตอบแทนภายในที่ให้ผลตอบสนองที่ผ่านไปและการควบคุมผลิตที่ดีเยี่ยมการทํางานความถี่สูงประหยัดพื้นที่บอร์ดโดยการอนุญาตเล็กหน่วย PWM ความถี่คงยังลดเสียงปลอมการสลับและคลื่นต่อแหล่งพลังงานเข้า
MIC2288 มีให้เลือกในแบบ Thin SOT-23-5 ขนาดต่ํา และแบบ 2mm × 2mm MLFTM-8 แบบไร้สารนํา

ลักษณะ

• ระยะความแรงกดไฟ 2.5V ถึง 10V
• ความดันออก ปรับได้ถึง 34V
• มากกว่า 1A ปัจจุบันสลับ
• การทํางาน PWM 1.2MHz
• มีความมั่นคงกับคอนเดนเซเตอร์เซรามิก
• มีประสิทธิภาพสูง
• < 1% การควบคุมสายและภาระ
• ความคลื่นคลื่นในและออกที่ต่ํา
•กระแสปิด < 1μA
• UVLO
• การป้องกันความกระชับไฟฟ้าเกินระดับการออก (MIC2288BML)
• การปิดอุณหภูมิเกิน
• SOT-23-5 กล่องบาง
• 2 มิลลิเมตร × 2 มิลลิเมตร MLFTM-8 แบบไม่นํา
• ระยะอุณหภูมิที่เชื่อมระหว่าง 40 °C ถึง + 125 °C

การใช้งาน

• พลังงานพลังงาน EL
• TFT-LCD ปรับปรุงความคัดค้าน
• การจําหน่ายไฟฟ้า 12 วอลต์สําหรับแอพลิเคชั่น DSL
• เครื่องแปลง DC/DC ที่ออกได้หลายตัว
• ระบบควบคุมผลิตบวกและลบ
• เครื่องแปลง SEPIC
