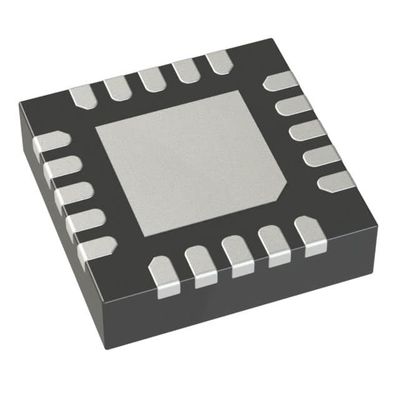

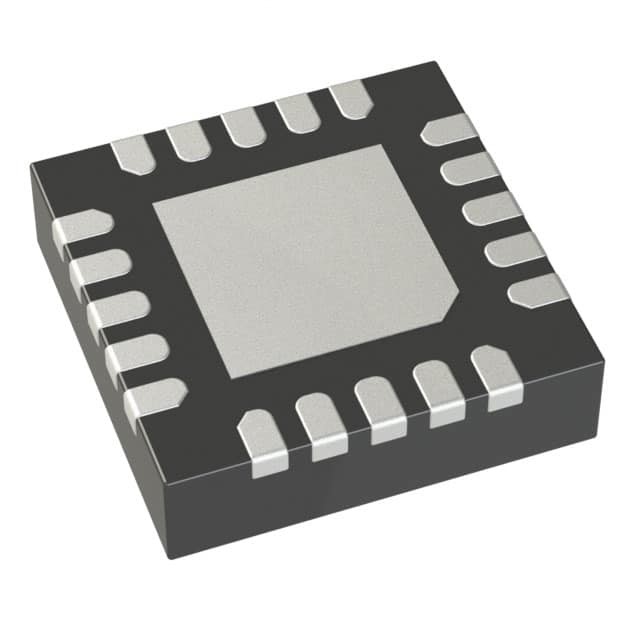

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN เครื่องอานาล็อก อินค
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | LTC3562EUD#PBF |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | หลีกทาง | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | เจ้าชู้ | ประเภทผลิต | ปรับได้ (ตั้งโปรแกรมได้) |
| จำนวนเอาต์พุต | 4 | แรงดัน - อินพุต (นาที) | 2.7V |
| โลเตจ - ทางเข้า (สูงสุด) | 5.5V | ความดัน - ผลิต (นาที/คง) | 0.425V (0.6V) |
| ความดัน - การออก (สูงสุด) | ปัจจุบัน - ผลิต | 400mA, 600mA | |
| ความถี่ - การสลับ | 2.25MHz | วงจรเรียงกระแสแบบซิงโครนัส | ใช่ |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | 20-WFQFN แผ่นสัมผัส | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 20-คิวเอฟเอ็น (3x3) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| LTC3562EUD#PBF | IC REG BUCK ADJ/PROG QD 20QFN | |
| LT3587EUD#PBF | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3569EUD#TRPBF | IC REG BUCK ADJ TRPL 20QFN | |
| LTC3569EUD#PBF | IC REG BUCK ADJ TRPL 20QFN | |
| LTC3569IUD#PBF | IC REG BUCK ADJ TRPL 20QFN | |
| LT3587EUD#TRPBF | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3562EUD#TRPBF | IC REG BUCK ADJ/PROG QD 20QFN | |
| LTC3569IUD#TRPBF | IC REG BUCK ADJ TRPL 20QFN | |
| LT3587EUD | IC REG BST CUK ADJ TRPL 20QFN | |
| LTC3128EFE | IC REG BCK BST ADJ 3A 20QFN | |
| LTC3130EUDC | IC REG BCK BST ADJ 600MA 20QFN | |
| LTC3130EUDC-1 | IC REG BCK BST PROG 600MA 20QFN | |
| LTC3130IUDC | IC REG BCK BST ADJ 600MA 20QFN | |
| LTC3130IUDC-1 | IC REG BCK BST PROG 600MA 20QFN | |
| LTC3612EUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612HUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612IUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3612MPUDC | IC REG BUCK ADJUSTABLE 3A 20QFN | |
| LTC3626EUDC | IC REG BUCK ADJ 2.5A 20QFN | |
| LTC3626IUDC | IC REG BUCK ADJ 2.5A 20QFN |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบาย
LTC®3562 เป็นตัวควบคุมสี่ระดับประสิทธิภาพสูงแบบมโนลิตซ์แบบสynchronous step-down พร้อมอินเตอร์เฟซ I2Cเครื่องควบคุม 2 เครื่องสามารถปรับได้จากภายนอก และสามารถมีความกระชับกระชับกลับที่โปรแกรมระหว่าง 425mV และ 800mV ในขั้นตอน 25mV (ชนิด A)เครื่องควบคุมอีกสองตัวคือ เครื่องควบคุมการออกแบบคงที่ ซึ่งความดันการออกแบบสามารถโปรแกรมได้ระหว่าง 600mV และ 3.775V ในขั้นตอน 25mV (ประเภท B)ทั้งสี่ตัวควบคุมทํางานเป็นอิสระและสามารถวางในกระโดดกระแทก, LDO, การทํางานใน Burst Mode หรือการทํางานใน Burst Mode ที่บังคับผ่านการควบคุม I2C. เครื่องควบคุมประเภท A มีปิน RUN ที่แยกแยกกันที่สามารถเปิดให้ใช้ได้ถ้าการควบคุม I2C ไม่สามารถใช้ได้
ลักษณะ
■ 4 การควบคุม I2C แบบอิสระเครื่องควบคุม (2 × 600mA, 2 × 400mA)
■ ความดันกลับที่สามารถโปรแกรมได้สอง I2C
เครื่องควบคุม (R600A, R400A): VFB 425mV ถึง 800mV
■ 2 เครื่องปรับระดับความดันออกแบบ I2C
(R600B, R400B): VOUT 600mV ถึง 3.775V
■ โปรแกรมโหมด: พลัสสกิ๊ป, LDO, รีสอร์ทโหมด,®
การทํางานในรูปแบบการระเบิดแบบบังคับ
■ กระแสที่หยุดอยู่ < 100μA (ควบคุมทั้งหมดเปิด)
ใน LDO Mode)
■ ความถี่การสลับที่คงที่ 2.25MHz (Pulse Skip
โหมด)
■ การจํากัดสลิว ลดเสียงเปลี่ยน
■ การเปิดไฟฟ้านําออกของ R600A
■ ขนาดเล็ก ปรับปรุงด้วยความร้อน 20 โลหะ 3 มม × 3 มม
แพ็คเกจ QFN
การใช้งาน
■ การใช้งานมือถือที่หลากหลายแบบ■ อุปกรณ์ข้อมูลส่วนบุคคล
■ โมเดมไร้สายและ DSL
■ กล้อง ดิจิตอล
■ เครื่องเล่น MP3
■ เครื่องมือพกพา
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อุปกรณ์แบบแอนาล็อก / เทคโนโลยีเส้น |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | - |
| การบรรจุ | กล่องบรรจุอื่น ๆ |
| กล่องกล่อง | 20-WFQFN แพดที่เปิดเผย |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | ปรับ (โปรแกรม) |
| หน้าที่ | ขั้นต่ํา |
| กล่องเครื่องมือของผู้จัดส่ง | 20-QFN (3x3) |
| จํานวนผลิต | 4 ผลิต |
| โทปอลิเจีย | บัค |
| การเปลี่ยนความถี่ | 2.25MHz |
| ปัจจุบัน-ออก | 400mA, 600mA |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 0.425V (0.6V) |
| ความดันออกสูงสุด | 0.8V (3.78V) |
| เครื่องปรับสติม | ใช่ |
| ความดันเข้า-นาที | 2.7V |
| ความดันเข้าสูงสุด | 5.5V |
คําอธิบาย
Buck Switching Regulator IC ปรับประสิทธิภาพ (สามารถเขียนโปรแกรมได้) 0.425V (0.6V) 4 Output 400mA, 600mA
LTC3562 - I2C Quad-Synchronous Step-Down DC/DC Regulator 2 x 600mA, 2 x 400mA
