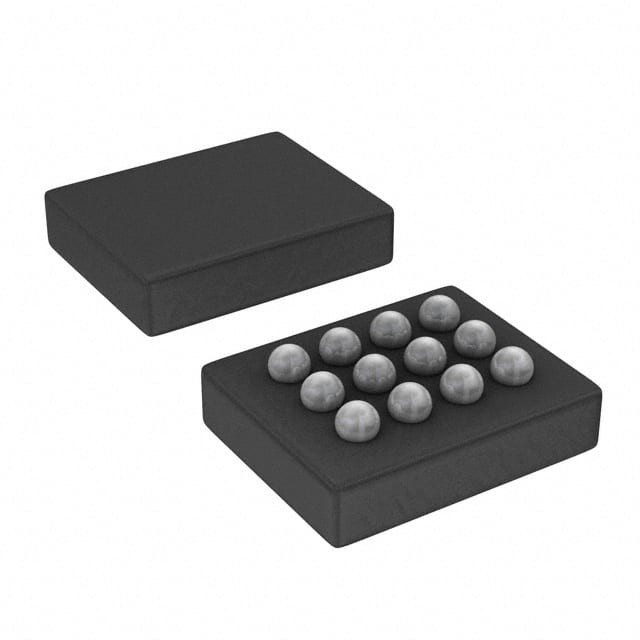

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA เครื่องมือเท็กซัส
| ชื่อแบรนด์ | Texas Instruments |
|---|---|
| หมายเลขรุ่น | TPS63050YFFR |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | กระเป๋า & กล่องกระดาษกันสแตตติก |
| เวลาการส่งมอบ | 3-5 วันทําการ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | ในคลัง |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | สเต็ปอัพ/สเต็ปดาวน์ | การตั้งค่าผลิต | สะสม |
|---|---|---|---|
| โทโพโลยี | Buck-Boost | ประเภทผลิต | ปรับ |
| จำนวนเอาต์พุต | 1 | แรงดัน - อินพุต (นาที) | 2.5V |
| โลเตจ - ทางเข้า (สูงสุด) | 5.5V | ความดัน - ผลิต (นาที/คง) | 2.5V |
| ความดัน - การออก (สูงสุด) | 5.5V | ปัจจุบัน - ผลิต | 500mA |
| ความถี่ - การสลับ | 2.5MHz | วงจรเรียงกระแสแบบซิงโครนัส | ใช่ |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | 12-UFBGA, ดีเอสบีจีเอ | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 12-DSBGA |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| TPS63050YFFR | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS63051YFFT | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63051YFFR | IC REG BCK BST 3.3V 12DSBGA | |
| TPS63050YFFT | IC REG BCK BST ADJ 500MA 12DSBGA | |
| TPS62353YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGT | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62353YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62350YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62352YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62356YZGR | IC REG BUCK ADJ/PROG 1A 12DSBGA | |
| TPS62000YEGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGT | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62351YZGR | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62351YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62000YEGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62000YZGR | IC REG BUCK ADJ 600MA 12DSBGA | |
| TPS62352YZGT | IC REG BUCK ADJ/PROG 12DSBGA | |
| TPS62354YZGT | IC REG BUCK ADJ/PROG 12DSBGA |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบาย
ครอบครัวอุปกรณ์ TPS6305x เป็นเครื่องปรับกระตุ้นกระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้า
กระแสออกแบบต่อเนื่องสามารถสูงถึง 500 mA ในโหมดการกระตุ้นและสูงถึง 1 A ในโหมด buck. กระแสเฉลี่ยสูงสุดในสวิทช์จํากัดค่าเฉพาะ 1 A.ครอบครัว TPS6305x ของอุปกรณ์ควบคุมความดันออกในช่วงความดันเข้าทั้งหมดโดยการเปลี่ยนระหว่างแบบ buck หรือ boost โดยอัตโนมัติขึ้นอยู่กับความดันเข้า, รับประกันการเปลี่ยนระหว่างโหมด
เครื่องแปลง buck-boost ใช้เครื่องควบคุมความถี่คงที่ ปรับความกว้างของกระแทก (PWM) โดยใช้การปรับสมองเพื่อให้ได้ประสิทธิภาพสูงสุดเครื่องปรับเปลี่ยนเข้าสู่โหมดประหยัดพลังงาน เพื่อรักษาประสิทธิภาพสูงในช่วงปัจจุบันภาระภาระทั้งหมด.
ปิน PFM/PWM ทําให้ผู้ใช้สามารถเลือกระหว่างการทํางานแบบอัตโนมัติ-PFM/PWM และการทํางานแบบบังคับ PWM. ในช่วง PWM โหมดใช้ความถี่คงที่โดยทั่วไป 2.5 MHz.ความดันการออกสามารถโปรแกรมได้โดยใช้เครื่องแยกตัวต่อรองภายนอก, หรือติดตั้งภายในชิป. เครื่องแปลงสามารถปิดการใช้งานเพื่อลดการสูญเสียแบตเตอรี่ให้น้อยที่สุด.อุปกรณ์ถูกบรรจุใน 12-pin DSBGA และใน 12-pin HotRod แพ็คเกจ.
ลักษณะ
• เงินจริงหรือกระตุ้นกับการสลับระหว่างโหมด เงินจริงและกระตุ้น
• 2.5V ถึง 5.5V ระยะความแรงกดไฟเข้า
• 0.5-A กระแสออกต่อเนื่อง: VIN ≥ 2.5 V, VOUT = 3.3 V
• การปรับความแรงออกแบบและคงที่
• ประสิทธิภาพ > 90% ในโหมดกระตุ้นและ > 95% ในโหมด buck
• 2.5MHz ความถี่การสลับแบบปกติ
• ขั้นต่ําการปรับกระแสไฟเข้าเฉลี่ย
• เวลาเริ่มต้นอ่อนที่ปรับได้
• ปัจจุบันที่หยุดอยู่ของอุปกรณ์ < 60 μA
• โหมดประหยัดพลังงานอัตโนมัติ หรือโหมด PWM ที่บังคับ
• การตัดความแรงในการปิด
• ป้องกันอุณหภูมิเกิน
• แพ็คเกจ HotRodTM QFN ขนาดเล็ก 1.6mm x 1.2mm, WCSP 12 ปิน และ 2.5mm x 2.5mm 12 ปิน
• สร้างการออกแบบที่กําหนดเอง โดยใช้:
TPS63050 ด้วยเครื่องออกแบบพลังงาน WEBENCH®
TPS63051 กับเครื่องออกแบบพลังงาน WEBENCH®
การใช้งาน
• โทรศัพท์มือถือและสมาร์ทโฟน
• แท็บเล็ต PC
• อุปกรณ์เสริมคอมพิวเตอร์และสมาร์ทโฟน
• การใช้งานที่ใช้แบตเตอรี่
• เครือข่าย/เมตรฉลาด
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | เครื่องมือเท็กซัส |
| ประเภทสินค้า | เครื่องควบคุมการสลับแบบ DC |
| ซีรี่ย์ | TPS63050 |
| ประเภท | เครื่องแปลงความแรงกด |
| การบรรจุ | การบรรจุอื่น ๆ |
| สไตล์การติดตั้ง | SMD/SMT |
| ระยะอุณหภูมิการทํางาน | - 40 C ถึง + 85 C |
| กล่องกล่อง | 12-UFBGA, DSBGA |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ประเภทผลิต | ปรับได้ |
| หน้าที่ | ขั้นตอนขึ้น/ขั้นตอนลง |
| กล่องเครื่องมือของผู้จัดส่ง | 12-DSBGA |
| จํานวนผลิต | 1 ผลิต |
| โทปอลิเจีย | บัค-บูสต์ |
| การเปลี่ยนความถี่ | 2.5MHz |
| ปัจจุบัน-ออก | 500mA |
| การตั้งค่าผลิต | สะสม |
| ความดันออก | 2.5V |
| ความดันออกสูงสุด | 5.5V |
| เครื่องปรับสติม | ใช่ |
| ความดันเข้า-นาที | 2.5V |
| ความดันเข้าสูงสุด | 5.5V |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันออก | 2.5V ถึง 5.5V |
| ความดันทางเข้า | 2.5V ถึง 5.5V |
| ความดันทางเข้า-MAX | 5.5 วอลต์ |
| ปัจจุบัน | 500 mA |
| อัตราการเปลี่ยนความถี่ | 2.5 MHz |
| ความดันทางเข้า-MIN | 2.5 วอลต์ |
| กล่องกล่อง | DSBGA-12 |
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| TPS63050YFFT วงจรพลังงาน |
TPS6305x Single Inductor Buck-Boost ด้วยสวิตช์ 1-A และการเริ่มต้นอ่อนที่ปรับได้ 12-DSBGA -40 ถึง 85 | เครื่องมือเท็กซัส | TPS63050YFFR vs TPS63050YFFT |
คําอธิบาย
Conv DC-DC 2.5V ถึง 5.5V Step Down/Step Up Single-Out 2.5V ถึง 5.5V 0.5A 12-Pin DSBGA T/R
เครื่องควบคุมความแรงดัน - เครื่องควบคุมการสลับ เครื่องควบคุมความแรงดันขนาดเล็ก SGL
