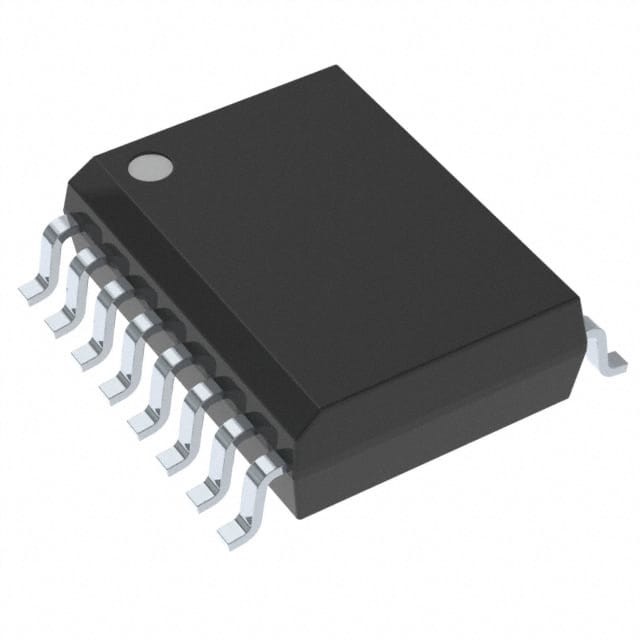

OP200GSZ-REEL IC OPAMP GP 2 วงจร 16SOIC Analog Devices Inc.

คําอธิบายทั่วไป

OP200 เป็นเครื่องขยายเสียงแบบโมโนลิธแบบสองตัวแรกที่ให้ผลงานความแม่นยําแบบ OP77OP200 ผสมผสานผลงานความแม่นยํากับพื้นที่และการประหยัดค่าใช้จ่ายที่นําเสนอโดยเครื่องขยายเสียงคู่.
OP200 มีความดันออฟเฟสต์การเข้าที่ต่ํามากต่ํากว่า 75 μV กับการเคลื่อนไหวต่ํากว่า 0.5 μV/°C, รับประกันในช่วงอุณหภูมิทหารทั้งหมด000,000 เข้าในภาระ 10 kΩ; กระแสการเบี่ยงเบนทางเข้าต่ํากว่า 2 nA; CMRR มากกว่า 120 dB; และ PSRR ต่ํากว่า 1.8 μV/Vบนชิป Zener zap การตัดใช้ในการบรรลุความแรงกดดันออฟเฟสเข้าที่ต่ํามากของ OP200 และกําจัดความจําเป็นของการดึงออฟเฟส.
การบริโภคพลังงานของ OP200 ต่ํา โดยที่เครื่องขยายเสียงแต่ละเครื่องใช้ไฟฟ้าในปริมาณต่ํากว่า 725 μA ของกระแสไฟฟ้าแต่ OP200 ให้การปรับปรุงที่สําคัญเมื่อเทียบกับอุตสาหกรรมนี้ความหนาแน่นของความรุนแรงเสียงของ OP200, 11 nV /√Hz ที่ 1 kHz, เป็นครึ่งหนึ่งของอุปกรณ์ที่แข่งขันส่วนใหญ่
OP200 เป็นปินที่เข้ากันได้กับ OP221, LM158, MC1458/MC1558 และ LT1013.
OP200 เป็นตัวเลือกที่เหมาะสมสําหรับแอพพลิเคชั่นที่ต้องการออมเปอร์ออปป์ความแม่นยําหลายตัว และที่การบริโภคพลังงานต่ําเป็นสิ่งสําคัญ
สําหรับแอมป์ออปชั่นแม่นยําสี่ตัว ดู OP400

ลักษณะ

ความดันออฟเซตเข้าต่ํา: 75 μV มากที่สุด
การเคลื่อนไหวความแรงดันออฟเซตต่ํา มากกว่า -55 °C < TA < + 125 °C สูงสุด 0.5 μV/°C
กระแสไฟฟ้าต่ํา (ต่อเครื่องขยายเสียง) ขนาดสูงสุด 725 μA
การเพิ่มอัตราการทํางานในวงจรเปิดสูง: ขั้นต่ํา 5000 V/mV
กระแสความคัดค้านการเข้าต่ํา: 2 nA มากที่สุด
ความหนาแน่นความแรงกระชับเสียงเสียงต่ํา: 11 nV/√Hz ที่ 1 kHz
ทนทานกับภาระความจุขนาดใหญ่: 10 nF แบบ
