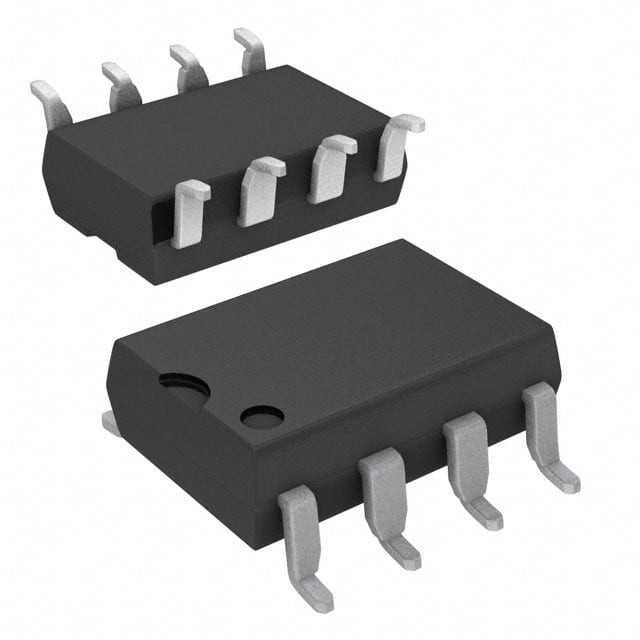

ACPL-7900-500E IC OPAMP ISOLATION 1 CIRC 8DIPGW โบรดคอม จํากัด

คําอธิบาย

เครื่องขยายความโดดเดี่ยว ACPL-790B/790A/7900 ได้ถูกออกแบบมาเพื่อตรวจจับกระแสไฟฟ้าและแรงดันในเครื่องแปลงพลังงานอิเล็กทรอนิกส์ในแอปพลิเคชั่นรวมถึงเครื่องขับเคลื่อนมอเตอร์และระบบพลังงานที่เกิดใหม่ในการดําเนินงานแบบมอเตอร์ไดรฟ์, กระแสกระแสผ่านตัวต่อต้านภายนอกและการลดความแรงดันแบบแอนาล็อกที่เกิดขึ้นถูกตรวจจับโดยเครื่องขยายความโดดเดี่ยวความดันผลิตความแตกต่างที่สัดส่วนกับปัจจุบันถูกสร้างขึ้นในด้านอื่นของ
ปรางแยกทางแสง

ลักษณะ

± 0.5% ความแม่นยําการเพิ่มสูง (ACPL-790B)
-50 ppm/°C การเคลื่อนไหวการเติบโตต่ํา
0.6 mV ความดันออฟเซ็ตการเข้า
00.05% ความตรงกันอย่างดีเยี่ยม
60 dB SNR
ความกว้างของแบนด์บริด 200 kHz
ระยะไฟฟ้าขนาดกว้าง 3V ถึง 5.5V สําหรับด้านออก
ระยะอุณหภูมิการทํางาน -40°C ถึง +105°C
เทคโนโลยีเครื่องแปลง A/D ระดับ Advanced Sigma-Delta ()
เครื่องขยายความแตกต่างอย่างเต็มที่
15 kV/s อุปทานชั่วคราวแบบทั่วไป
กล่อง DIP-8 ที่คอมแพคต์และใส่ได้ด้วยอัตโนมัติ
ความปลอดภัยและการอนุมัติตามกฎหมาย (รอการอนุมัติ)
✅ IEC/EN/DIN EN 60747-5-5: 891 V ความดันการทํางานสูงสุด
UL 1577: 5000 Vrms/1 min ระดับการป้องกันสองครั้ง
CSA: ข่าวสารการยอมรับส่วนประกอบ #5

การใช้งาน

การตรวจจับกระแสไฟฟ้า/แรงดันใน AC และ servo motor drive
อินเวอร์เตอร์พลังแสงอาทิตย์ อินเวอร์เตอร์อุปกรณ์แปรงลม
การควบคุมกระบวนการอุตสาหกรรม
ระบบรับข้อมูล
การแยกสัญญาณไฟฟ้า
การแยกสัญญาณแบบแอนาล็อก
การเปลี่ยนเครื่องแปลงกระแสไฟฟ้าแบบดั้งเดิม
