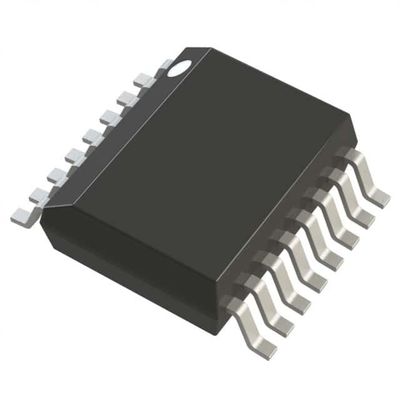

MAX4018EEE+ OPAMP IC ความดันกลับ VFB 3 วงจร 16QSOP

คําอธิบายทั่วไป

แอมเปอร์ MAX4012 เดี่ยว, MAX4016 สอง, MAX4018 สาม, และ MAX4020 quad op เป็นอุปกรณ์ที่มีความมั่นคงในการเพิ่มความมั่นคงที่รวมผลงานความเร็วสูงกับการออก Rail-to-Rail®MAX4018 มีลักษณะ Disable ที่ลดกระแสไฟฟ้าให้ 400μA และวางผลิตในภาวะ impedance สูงอุปกรณ์เหล่านี้ทํางานจาก + 3.3V ถึง + 10V แหล่งไฟฟ้าเดียวหรือจาก ± 1.65V ถึง ± 5V แหล่งไฟฟ้าคู่ระยะความเข้มข้นการเข้าแบบทั่วไปขยายไปนอกจากรางไฟฟ้าประปาลบ (พื้นดินในแอปพลิเคชั่นประปาเดียว).
อุปกรณ์เหล่านี้ต้องการกระแสไฟฟ้าเฉยเฉยเพียง 5.5mA ในขณะที่บรรลุความกว้างแบนด์ 200MHz -3dB และอัตราการหลุด 600V/μsอะไหล่เหล่านี้เป็นทางออกที่ดีในพลังงานต่ํา / ระบบความดันต่ําที่ต้องการความกว้างของแบนด์วิทนอกจากนี้เมื่อปิดการใช้งาน อุปสรรคผลิตสูงทําให้มันเหมาะสมสําหรับการใช้งาน multiplexing
MAX4012 มาในกล่อง SOT23 ขนาดเล็ก 5 ปิน, ขณะที่ MAX4016 มาในกล่อง μMAX และ SO ขนาด 8 ปิน. MAX4018 / MAX4020 มีให้เลือกใน QSOP 16 ปินที่ประหยัดพื้นที่, และ SO 14 ปิน.

ลักษณะ

* ราคาถูก
* ความเร็วสูง:
ความกว้างแบนด์ 200MHz -3dB (MAX4012)
ความกว้างแบนด์เวท 150MHz -3dB (MAX4016/18/20)
30MHz 0.1dB การเพิ่มความราบ
ความเร็ว 600V/μs
* การทํางานเพียง 3.3V/5.0V
* Outputs Rail-to-Rail ผลิตจากรถไฟสู่รถไฟ
* ระยะทางเข้าแบบทั่วไปขยายไปนอก VEE
* การเพิ่มความแตกต่างต่ํา/ระยะ: 0.02%/0.02°
* การบิดเบือนต่ําในระดับ 5MHz
-78dBc SFDR
-75dB ความสับสนฮาร์มอนิกทั้งหมด
* ไดรฟ์ออกกําลังสูง: ± 120mA
* ความสามารถปิด 400μA (MAX4018)
* อุปสรรคการออกสูงในสภาพปิด (MAX4018)
* การประหยัดพื้นที่ SOT23-5, μMAX หรือ QSOP Packages

การใช้งาน

กล่องเซ็ทท็อป
ระบบวีดีโอการเฝ้าระวัง
อุปกรณ์ที่ใช้แบตเตอรี่
ไดรเวอร์สายวีดีโอ
อินเตอร์เฟซเครื่องแปลงแบบ Analog-to-Digital
ระบบถ่ายภาพ CCD
ระบบการนําทางและสวิตชิ่งวีดีโอ
