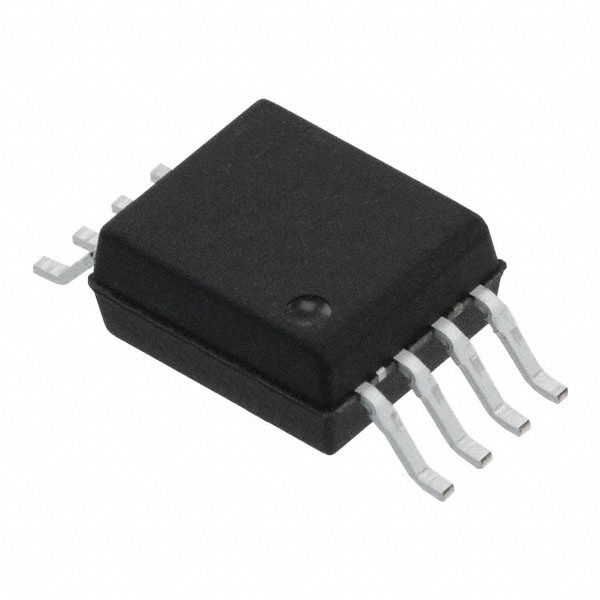

ACPL-C79A-500E IC OPAMP ISOLATION 1 CIRC 8SO โบรดคอม จํากัด

คําอธิบาย

เครื่องขยายความโดดเดี่ยว ACPL-C79B/C79A/C790 ได้ถูกออกแบบมาเพื่อตรวจจับกระแสไฟฟ้าและแรงดันในเครื่องแปลงพลังงานอิเล็กทรอนิกส์ในแอพลิเคชั่นรวมถึงเครื่องขับเคลื่อนมอเตอร์และระบบพลังงานที่เกิดใหม่ในการดําเนินงานแบบมอเตอร์ไดรฟ์, กระแสกระแสผ่านตัวต่อต้านภายนอก และการลดความแรงดันแบบแอนาล็อกที่เกิดขึ้นถูกตรวจจับโดยเครื่องขยายความโดดเดี่ยวความดันผลิตความแตกต่างที่สัดส่วนกับปัจจุบันถูกสร้างขึ้นในด้านอื่นของอุปกรณ์กั้นการแยกทางออนไลน์.

ลักษณะ

• ± 0.5% ความแม่นยําการเพิ่มสูง (ACPL-C79B)
• 50 ppm/°C การเคลื่อนไหวการเพิ่มต่ํา
• ความดันออฟเซต 0.4 mV
• 0.05% ความเป็นเส้นตรงที่ดี
• 62 dB SNR
• ความกว้างของแบนด์บริด 200 kHz
• 3V ถึง 5.5V ระยะการให้บริการที่กว้างสําหรับด้านการออก
• ระยะอุณหภูมิการทํางาน 40 °C ถึง + 105 °C
• เทคโนโลยีการแปลง A/D ที่มีความก้าวหน้า Sigma-Delta
• เครื่องขยายความแตกต่างอย่างเต็มที่
• 15 kV/μs อุปทานชั่วคราวแบบทั่วไป
• กระเป๋ากระเป๋า SO-8 ที่กระชับกระชับ
• ความปลอดภัยและการอนุมัติตามกฎหมาย
✅ IEC/EN/DIN EN 60747-5-5: 1414 Vความแรงกดกันทํางานสูงสุด
UL 1577: 5000 Vrms/1min ระดับการป้องกันคู่
CSA: ข่าวสารการยอมรับส่วนประกอบ #5

การใช้งาน

• การตรวจจับกระแสไฟฟ้า / ความตึงเครียดใน AC และ servo motor drive
• อินเวอร์เตอร์พลังแสงอาทิตย์ อินเวอร์เตอร์อุปกรณ์ลม
• การควบคุมกระบวนการอุตสาหกรรม
• ระบบเก็บข้อมูล
• การสลับไฟฟ้า การแยกสัญญาณ
• การแยกสัญญาณแบบแอนาล็อก
• การ แลกเปลี่ยน เครื่องแปลงกระแสไฟฟ้า แบบดั้งเดิม
