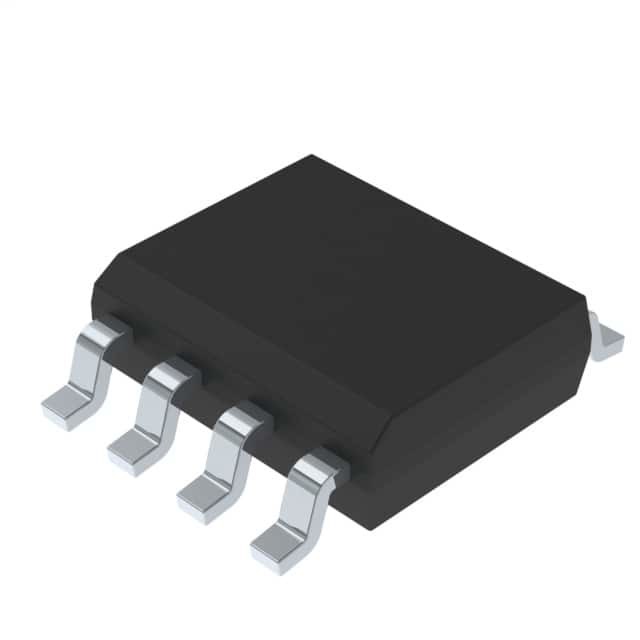

STM795SM6F IC SUPERVISOR 1 CHANNEL 8SO STMไมโครเอเลคทรอนิกส์

สรุป

Supervisors STM690/704/795/802/804/805/806 เป็นอุปกรณ์ที่ครอบคลุมตัวเองที่ให้ฟังก์ชันการควบคุมไมโครโพเซสเซอร์ที่มีความสามารถในการป้องกัน LPSRAM ภายนอกจากการเขียนและไม่ระเหยเครื่องพิสูจน์ความแรงดันและเครื่องเปรียบเทียบความแม่นยํา ติดตามการเข้า VCC สําหรับสภาพที่เกินความอดทนเมื่อสถานการณ์ VCC ที่ไม่ถูกต้องเกิดขึ้น การออกแบบรีเซ็ท (RST) จะถูกบังคับให้ต่ํา (หรือสูงในกรณีของ RST)อุปกรณ์เหล่านี้ยังมีตัวกําหนดเวลา (ยกเว้น STM704/795/806) และตัวเปรียบเทียบการล้มเหลวของไฟฟ้า (ยกเว้น STM795) เพื่อให้ระบบมีการเตือนอย่างรวดเร็วของการล้มเหลวของไฟฟ้า.
อุปกรณ์เหล่านี้มีในแพคเกจ SOIC 8 ปินมาตรฐาน หรือแพคเกจ TSSOP 8 ปินที่ประหยัดพื้นที่

คุณสมบัติ สรุป

■ RST OR RST OUTPUTS การผลิต
■ NVRAM SUPERVISOR สําหรับ LPSRAM นอก
■ CHIP-ENABLE GATING (STM795 เท่านั้น) สําหรับ LPSRAM ภายนอก (7ns max PROP DELAY)
■ การตั้งค่าใหม่แบบมือ (ปุ่มกด)
■ 200ms (TYP)
■ WATCHDOG TIMER - 1.6 วินาที (TYP)
■ อัตโนมัติ แบตเตอรี่สวิตชอเวอร์
■ แบตเตอรี่ไฟฟ้าต่ํา - 0.4μA (TYP)
■ Power-FAIL COMPARATOR (PFI/PFO)
■ กระแสไฟฟ้าที่ให้บริการต่ํา - 40μA (TYP)
■ การประกัน RST (RST) การอ้างอิงลง VCC = 1.0V
■ อุณหภูมิการทํางาน: ¥40°C ถึง 85°C (ประเภทอุตสาหกรรม)
