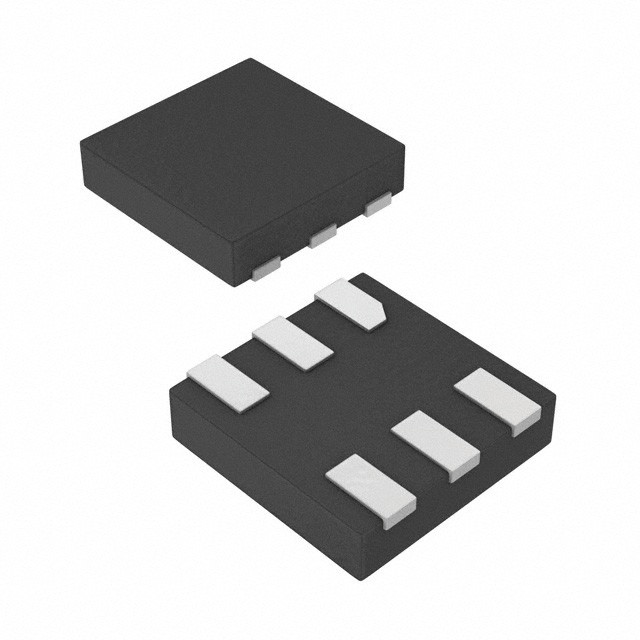

MAX6381LT29D1+T IC SUPERVISOR 1 CHANNEL 6UDFN Analog Devices Inc./Maxim Integrated สาธารณรัฐ

คําอธิบายทั่วไป

เครื่องวงจรตรวจสอบไมโครโปรเซเซอร์ MAX6381 วงจรตรวจสอบไมโครโปรเซเซอร์ MAX6390 (μP) ติดตามระดับความดันไฟฟ้าจาก +1.8V ถึง +5.0V โดยบริโภคไฟฟ้าเพียง 3μA ที่ +1.8Vทุกครั้งที่ VCC ลดต่ํากว่าขั้นต่ําการตั้งค่าใหม่ในโรงงาน, ผลิตการรีเซ็ตจะยืนยันและยังคงยืนยันในระยะเวลาการรีเซ็ตขั้นต่ําหลังจากที่ VCC เพิ่มขึ้นเหนือขั้นต่ําการรีเซ็ต ขั้นต่ําการรีเซ็ตมีให้เลือกจาก +1.58V ถึง +4.63Vในระดับเพิ่มขึ้นประมาณ 100mVมีความช้าในการรีเซ็ตเวลาขั้นต่ํา 7 ครั้ง ตั้งแต่ 1ms ถึง 1200ms

ลักษณะ

* โฟลตขั้นต่ําการตั้งค่าใหม่ในโรงงาน ตั้งแต่ +1.58V ถึง +4.63V โดยเพิ่มขึ้นประมาณ 100mV
* ± 2.5% ความแม่นยําของขั้นต่ําการตั้งค่าใหม่ มากกว่าอุณหภูมิ (-40 °C ถึง + 125 °C)
* มีระยะเวลาการรีเซ็ทออก 7 ครั้ง: 1ms, 20ms, 140ms, 280ms, 560ms, 1120ms, 1200ms (นาที)
* 3 กําหนดตัวเลือกการออก
การผลักดัน-ดึงแบบทํางาน
การผลักดัน-ดึงสูง
ช่องลดน้ําเปิดแบบทํางาน
* การรีเซ็ตสเตทออปท์อัพจุต การันตีว่าใช้ได้จนถึง VCC = 1V
* การใส่การรีเซ็ตด้วยมือ (MAX6384/MAX6385/MAX6386)
* การรีเซ็ทในเครื่องช่วย (MAX6387/MAX6388/MAX6389)
* VCC Reset Timeout (1120ms หรือ 1200ms) / คู่มือ
กําหนดเวลาออก (140ms หรือ 150ms) (MAX6390)
* การป้องกันเชื้อ VCC ช่วงชั่วคราวที่เป็นลบ
* การบริโภคพลังงานต่ํา 6μA ที่ +3.6V และ 3μA ที่ +1.8V
* Pin รองรับกับ MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348 และ MAX6711/MAX6712/MAX6713
* แพ็คเกจขนาดเล็ก 3 ปิน / 4 ปิน SC70 และ 6 ปิน μDFN

การใช้งาน

คอมพิวเตอร์
ผู้ควบคุม
อุปกรณ์ฉลาด
ความสําคัญของ μP และ μC
การติดตามพลังงาน
พกพา / แบตเตอรี่
อุปกรณ์ที่ใช้พลังงาน
ระบบไฟฟ้าระดับสอง
